貼片型LED介紹

29 Nov / 2022

發光二極管 (LED) 是一種產生光的半導體器件。發光原理是透過電子攜帶電流通過LED時發出的,LED的性能無疑優於其他光源。為了提高製造自動化和保護LED芯片,LED可以直接貼裝在印刷電路板(PCB)表面,即SMD LED。

目錄
1.什麼是貼片LED?
2.COB LED和SMD LED有什麼區別?
3.SMD LED的優點是什麼?
4.SMD LED的應用有哪些?
5.為什麼選擇Oasistek?

什麼是貼片LED?
表面貼裝器件 LED (SMD LED) 是通過表面貼裝技術 (SMT) 的方式在不使用導線的情況下將 LED 安裝在 PCB 上。 SMD LED 是一種固態半導體器件,可將電能直接轉換為照明。一顆SMD LED由五種材料組成,包括支架、固體芯片鍵合、LED芯片、金線和環氧樹脂。

SMD LED以其平行六面體的形狀而聞名,稱為LED芯片。 LED 芯片的顏色為黃色和橙色,可產生暖白光或冷白光。 SMD LED的芯片內部包含發光區,整個SMD LED芯片採用環氧樹脂或矽膠封裝。

另一方面,SMD LED的核心是固定在支架上的半導體芯片。支架一端為負極,另一端接電源正極。

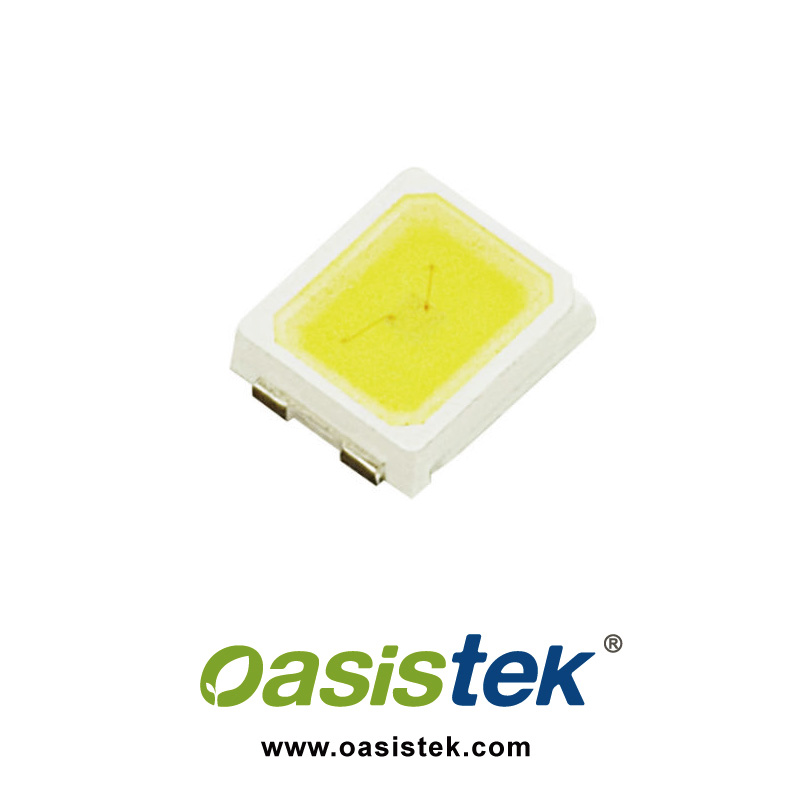

貼片發光二極管

圖 1:SMD LED

此外,SMD LED的尺寸對照明設備的亮度和功耗影響最大。設備越大,亮度級別越高。



COB LED和SMD LED有什麼區別?
根據LED芯片封裝的不同,LED有多種類型,包括SMD LED和COB LED。

COB發光二極管
板載LED(COB LED)是一種新型的發光元件技術。 COB LED 是一種高功率芯片,連接在具有最佳熱管理的 PCB 上。由於不需要電鍍和回流焊,COB LED封裝後佔用的空間非常小。更緊密的排列組合使得COB LED看起來更像是一整塊發光板。

COB LED 允許更高的封裝密度,並且該技術使具有小發光錶面積的大功率二極管的開發成為可能。因此,COB LED 可以優化照明效率。

貼片發光二極管
SMD LED 具有高亮度。目前,市場上最常見的 LED 類型是 SMD LED。使用表面貼裝技術的 LED 已經取代了在組裝過程中使用引線的舊技術。使用 SMT,可以在狹小或狹窄的空間內高效地安裝更多的電子設備。此外,該技術還有助於 PCB 的自動化組裝和焊接。

COB LED的改進帶來了兩個顯著的優點。一個優勢是 COB 技術提供了使燈具和光源小型化的可能性。另一個優勢是,由於一個 LED 模塊與另一個 LED 模塊之間沒有空間,COB LED 可以精確控制光束的分佈。

但是COB技術的局限性在於需要安裝燈具的額定功率,有可能小於50/70W。 SMD LED 在高功率應用中是首選,因為它們比 COB LED 更可靠且性能更好。此外,SMD LED可用於變色燈泡,而COB LED則不能。因此,與COB LED相比,SMD LED的應用範圍仍然更廣。



貼片LED有哪些優勢?
與傳統 LED 相比,SMD LED 更輕、更薄、更短、更小。因此,SMD LED有四大有影響力的優勢:

產品設計小型化:SMD LED在基板上節省了更多的空間,並具有減少組件使用的能力,符合產品小型化的趨勢。
減少時間、精力和成本的浪費:由於 LED SMD 的微小尺寸,生產成本和加工時間都下降了,這使得 SMD LED 的製造過程更加高效。
更長的使用時間:SMD LED 的預計使用壽命更長,可以為您節省更多的維護成本。
各種應用:SMD LED 更適合各種用途,因為 LED 的燈泡越小,LED 的應用就越廣泛。
總而言之,SMD LED 的主要特點是高耐用性、低功耗以及高標準的可靠性和安全性。



SMD LED的應用有哪些?
工廠的大量生產和半導體的不斷創新,使SMD LED在工業上得到普遍應用。不僅SMD LED的價格大幅下降,而且SMD LED具有更高的耐用性和更低的能耗。因此,SMD LED被廣泛應用於LED照明、燈條,車輛和個人電子設備等。此外,SMD LED還用於微型智能設備,例如可穿戴設備和消費電子產品。

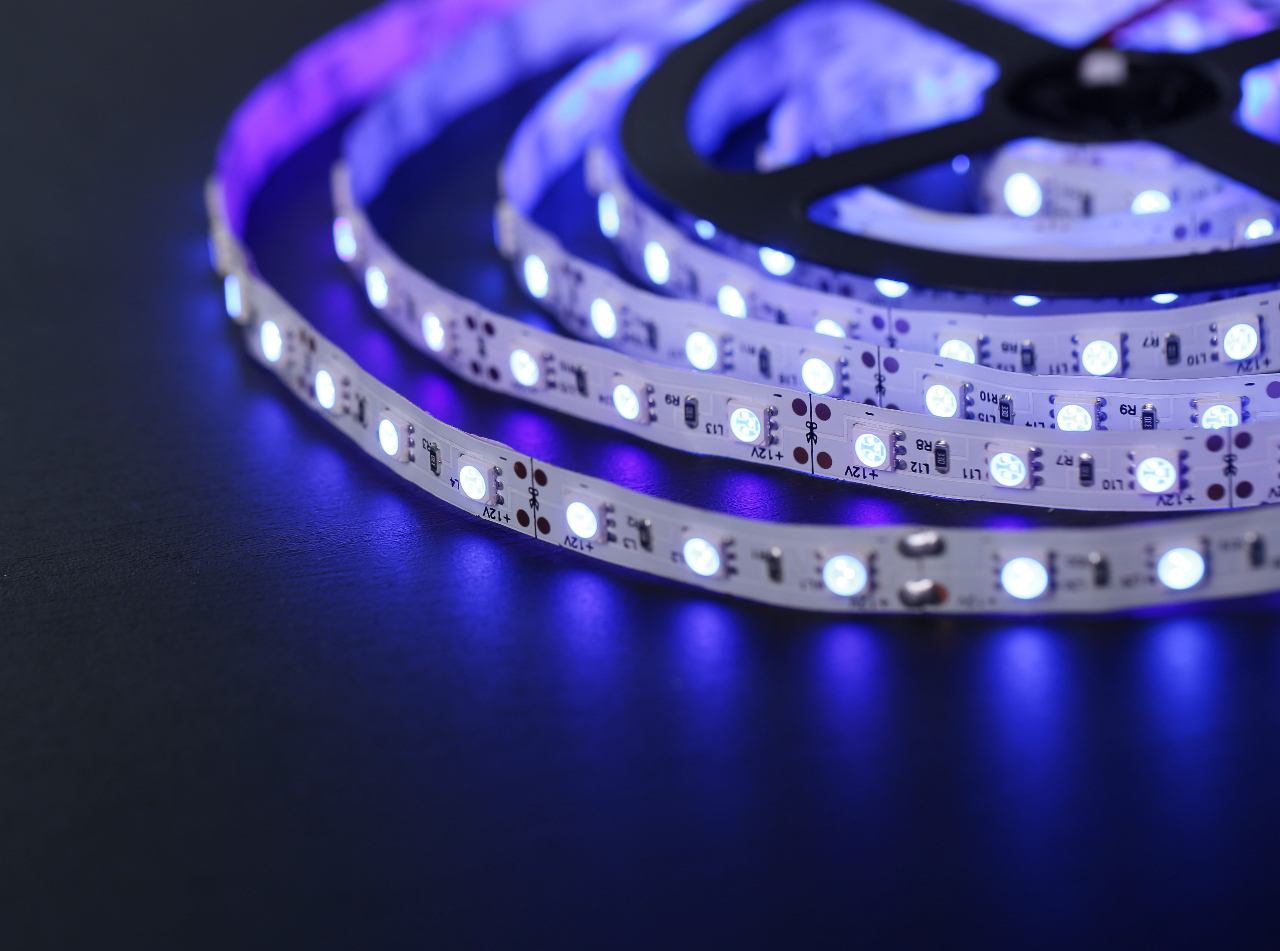

貼片LED的應用

圖二:SMD LED的應用



為什麼選擇 Oasistek?
台灣李洲科技股份有限公司(Oasistek)長期以來一直致力於半導體和發光二極管(LED)組件的生產和研發超過48年。在確定LED SMD的型號時,需要根據產品的種類、顏色、尺寸、亮度等來選擇最合適的產品。 Oasistek 提供各種尺寸的 SMD LED,可用於一般照明和背光模組產品。以下是將 Oasistek 的 SMD LED 產品視為首選的幾個原因:

製造集成:Oasistek擁有完整、科學的質量控制體系。此外,Oasistek的研發團隊將光學、電路、控制和機制集成在一起,以提高製造質量。
定制:可定制包括調整光束顏色和LED表面。 Oasistek 投入我們的資源來滿足不同的需求。
電子專業製造服務:Oasistek提供各類LED光源電子產品的印刷、組裝、測試及包裝。我們以專業的SMT技術為各種電子產品提供OEM服務。
全球認證:Oasistek 在我們製造過程的每一步都融入了安全系統。此外,我們擁有全球認證,可以為國內和國際市場的客戶提供服務。

Oasistek 提供各種不同規格和應用的 LED。有關半導體和 LED 產品的更多信息,您可以聯繫 Oasistek 並提交您的問題。我們會盡快回复您,並儘力滿足您的需求。
