Dot Matrix Display 是什麼?

12 Oct / 2022

什麼是LED點陣式顯示器?

1.點陣式顯示器構造

LED點陣式顯示器是由多個LED光源排列而成,通常排列的形狀為矩形,一般的點陣式顯示器分為共陽極和共陰極兩種結構。以發光二極體為個體,用高亮度LED晶粒進行陣列組合後,再透過環氧樹脂和塑膠模封裝而成。具有高亮度、功耗低、引腳少、視角大、壽命長耐濕、耐冷熱、耐腐蝕等特點。

2.點陣式顯示器發光源理

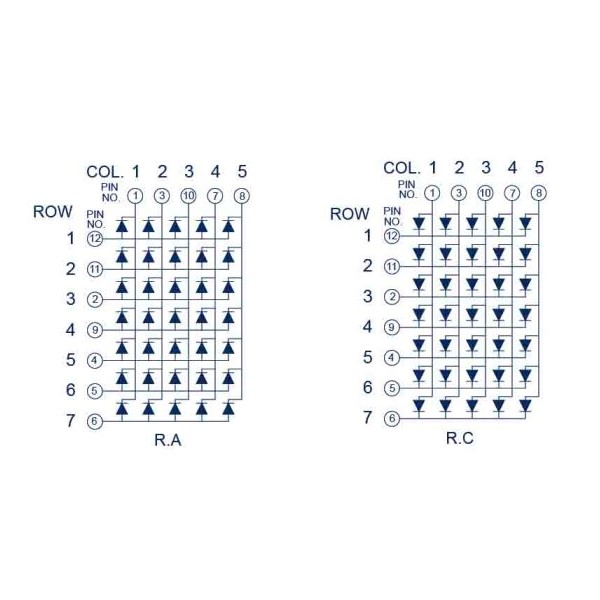

以簡單的5X7點陣為例,它共由35個發光二極體組成,且每個發光二極體是放置在行和列的交叉點上,導體鋪設在整個電路板上,為每個發光二極體供電。所有發光二極體的外層都會以塑料包覆的方式安裝在框架上。因其材質,使點陣顯示器不受灰塵、濕氣等的影響,起到了保護套的作用。

3.點陣式顯示器發光區域

圓點為最常見的LED點陣式顯示器,每個發光區域都由一個LED組成,圓點是最能讓發光均勻的顯示器,因此在點陣式顯示器中最常見。

4.點陣式顯示器日常應用

點陣顯示器是用於顯示機器、鐵路發車時刻表、時鐘等信息的設備。這些顯示器有不同的分辨率。

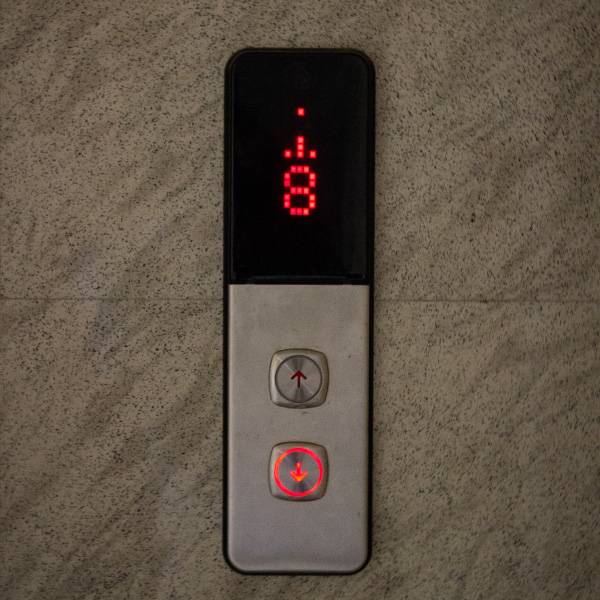

4-1電梯樓層顯示器

電梯樓層螢幕為常見的點陣式顯示器,在電梯運行的過程中將樓層、上升、下降等數據顯示在螢幕上。

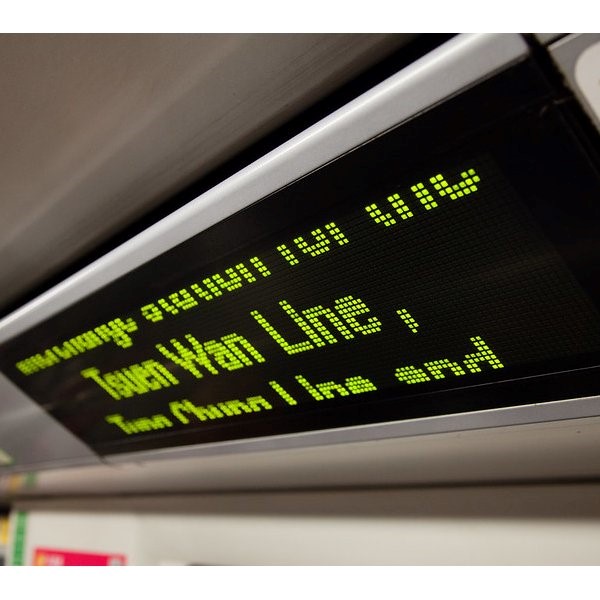

4-2捷運路線圖

搭乘捷運時都會看到門口上方有一個路線資訊欄,顯示每站的資訊,此欄位通常由數個點陣式顯示器組合而成。

5.結論

點陣式顯示器應用廣泛,在本篇文章中可以了解其基本構造及實際運用的產品,李洲科技提供多元化的商品供客戶選擇,如有任何產品規格需求,歡迎與我們聯繫。
