七段顯示器和十六段顯示器內部構造大公開!

應用

七段顯示器和十六段顯示器在電器上使用的非常廣泛，尤其是家電類，如:冰箱、熱水器、冷氣等等，甚至在工業儀器上都使用它來顯示數值，所以只要有顯示數字的器材大部分都會看到它們的身影。

名稱

命名方式是以單一元件內，有多少個發光區域來命名，發光區域又可稱為段，或是節，英文稱Segment。

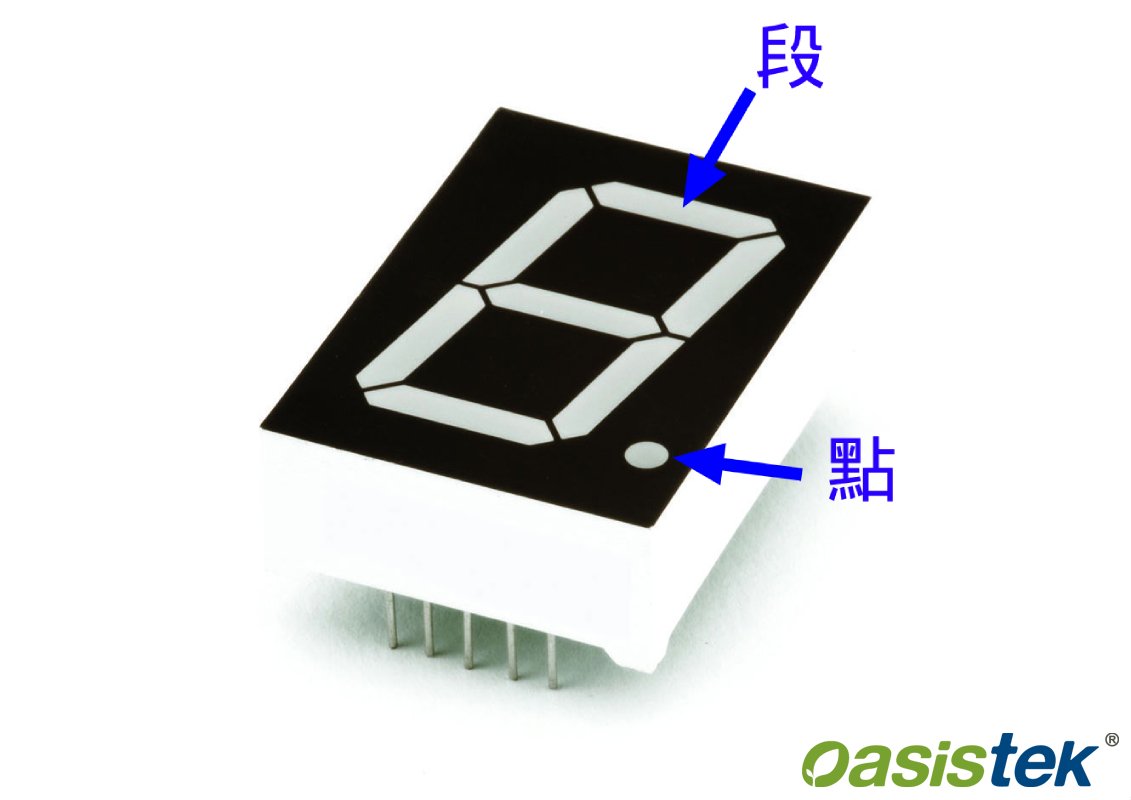

以 (圖一)為例，一個元件內分為數個發光區域，每一區域都是獨立的發光體，由發光區域的數量來命名，因此七段顯示器代表有七個發光區域;十六段顯示器(圖二)也是以相同方式命名，多數顯示器還會附加一個圓形的點通常稱為DP(Decimal Point) 。

因為發光區域的排列組合所以可以產生0至9的數字和小數點，也可以顯示出英文字母。

圖一為 TOS-1106 示意圖

圖二為 TOS-1103 示意圖

構造

每一個發光區域，都有至少一個LED在內，再將內部的段依照順時針的方式分別命名A-G段，和右下角的DP點(Decimal Point)，一個七段顯示器至少需要八個發光二極體LED才能完整呈現數字。七段顯示器依結構可分為共陽極與共陰極兩種接法：內部所有LED陽極接在共同端腳位者，為共陽七段顯示器；反之內部所有LED 陰極接在共同端腳位者，則為共陰七段顯示器，通常不同的電路接法會以不同的產品型號來表示。
